1.棧橋結構說明
通行能力及承載能力：棧橋設計荷載主要考慮結構自重和 20 方混凝土罐車、物資半掛車、95t 旋挖鉆機（不帶鉆頭）通行。
結構形式：鋼棧橋設計為 630×8mm 鋼管樁＋2 工 40a 型鋼橫梁＋貝雷梁主縱梁＋工 20b 型橫梁＋橋面板＋護欄。
棧橋長：全長 90m， 橋?qū)挘簵驑驅?6m。標準跨徑：12m
設計車速：10/h 棧橋荷載：100t
車輛在棧橋上前車到后車行駛距離少15m間距。專人值守，只允許單向同行遇到會車情況時，后來車輛在橋頭等候。
2.主棧橋結構設計
2.1基礎
鋼管樁：采用Φ630×8mm 鋼管樁，一排3根鋼管樁，鋼管樁橫向中心間距2.25m，鋼管樁間連接系采用[20。擴大基礎入巖不低于50cm。

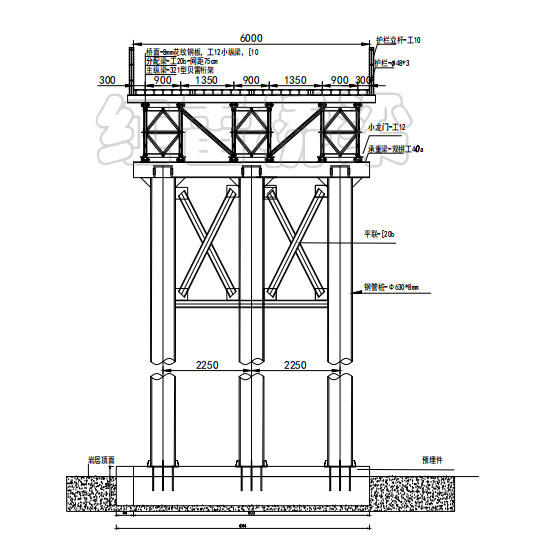

棧橋斷面布置圖
鋼管樁傾斜角度較低，加固方法：用[20a焊接與在兩個鋼管樁之間進行斜拉，防止鋼管樁變形位移。根據現場統計偏移位置，建立邁達斯模型進行計算可知可以滿足施工使用。
2.2承重梁
鋼管樁頂部開槽口，開口至40cm放置2根工40a型鋼承重梁，工40a型鋼雙拼采用間斷焊接，承重梁與鋼管槽口焊接，并在橫梁兩側各焊接兩塊耳板，使承重梁與鋼管樁固定。
2.3貝雷主縱梁
主棧橋采用貝雷梁作為主梁，橫向布置單層6排，桁架間通過貝雷支撐架進行連接，貝雷主梁與2工40a型鋼通過貝雷限位器小龍門固定。
2.4橋面系
橋面板為8mm扁豆形花紋鋼板，鋼板下使用工12.6豎向鋪設橫向用[10槽鋼鋪設組成專用橋面板，分配梁采用規格工20b，間距75cm。
2.5棧橋護欄
護欄高度按1.2m設置，護欄立柱采用工10間距為1.5m連接在橫向分配梁上，護欄橫桿采用3道Φ48*3mm鋼管。
